Perfilería/Tornillería
Cantidad | Elemento | Enlace |
2 | Perfil 20×20 tipo-I Ranura 5, longitud 78cm | Motedis |
5 | Perfil 20×20 tipo-I Ranura 5, longitud 47cm | Motedis |
4 | Tapa 20 tipo-I ranura 5 | Motedis |
10 | Escuadra 20 tipo-I ranura 5 (seleccionar “sólo escuadra”) | Motedis |
54 | Tuerca para ranura 5 tipo-I M4 | Motedis |
4 | Tornillo M4x8 (DIN 7984 Allen) | |
8 | Tornillo M4x20 (DIN 965 Phillips) | |
34 | Tornillo M4x8 (DIN 7985 Phillips) | |
8 | Tornillo M4x10 (DIN 7985 Phillips) | |
8 | Tornillo M4x40 (DIN 7985 Phillips) | |
16 | Tornillo M3x6 (DIN 7985 Phillips) | |
22 | Arandela M4 | |
4 | Arandela M5 | |
2 | Arandela M12 | |
8 | Tuerca autoblocante M4 | |
2 | ||
7 | ||
2 | Cinta metálica perforada (trozo con 2 agujeros, aprox. 5cm) | Leroy Merlin |
Mecánica
Cantidad | Elemento | Enlace |
2 | Motor DC 12v (seleccionar “12V 550 10000RPM”) | Aliexpress |
1 | 2 piezas acoplamiento motor-rueda (seleccionar “color” 1) | Aliexpress |
8 | Separador de nylon negro (seleccionar 8×4.2×20) | Shoptronica |
2 | Rueda trasera 160mm (Referencia 47/160 GN) | Ruedas AFO |
2 | Rueda delantera 100mm (Referencia 3/100 GN) | Ruedas AFO |
2 | Pasador de aleta (seleccionar “M3 x 35 mm”) | AliExpress |
1 | Tubo redondo acero 12mm diámetro, longitud 67 cm | |
1 | Grasa | Leroy Merlin |
Electrónica
Cantidad | Elemento | Enlace |
1 | Controladora motores DC | Ebay |
1 | Arduino Mega 2560 | AliExpress |
1 | Módulo bluetooth HC-06 | AliExpress |
4 | Sensor distancia HC-SR04 | AliExpress |
1 | Regulador de voltaje LM2596S | AliExpress |
1 | Interruptor de encendido | Diotronic |
5 | Cable Dupont 4 hilos hembra/hembra, longitud 70cm (seleccionar tipo “female/female 4 pins”) |
Thingibox |
1 | Cable Dupont 2 hilos hembra/hembra, longitud 70cm (seleccionar tipo “female/female 2 pins”) |
Thingibox |
2 | Tira pins macho (40 pins) | |
1 | Tira pins hembra (40 pins) | |
1 | Led rojo 3mm 2V | Diotronic |
1 | Portaled 3mm | Diotronic |
1 | Resistencia 220 ohmios 1/4W 5% | |
1 | Resistencia 100 ohmios 1/4W 5% | |
1 | Relé Reed 5V DIP05-1A72-12L | Diotronic |
1 | Optoacoplador PC817 | Diotronic |
1 | Conector alimentación hembra para chasis (1.9×5.5) | Diotronic |
1 | Conector alimentación macho (2.1×5.5) | Diotronic |
4 | Conector base hembra mono 3.5mm | Diotronic |
1 | Regleta conexión 2 bornes, paso 5mm | Diotronic |
1 | Cable bicolor rojo+negro, sección 2×0.75mm, longitud 1m | Diotronic |
1 | Cable bicolor rojo+negro, sección 2×1.5mm, longitud 1m | Diotronic |
1 | Cable dupont (seleccionar “10C Female TO Female“) | AliExpress |
1 | Batería plomo 12V 7Ah | Diotronic |
1 | Cargador batería 12V 800mA | Diotronic |
8 | Base adhesiva para brida | Diotronic |
8 | Brida negra 2.5mm grosor, longitud 100mm | |
2 | Brida negra 4.8mm grosor, longitud 250mm | |
2 | Brida negra 3.5mm grosor, longitud 400mm | |
1 | Placa baquelita virgen 1 cara 60x80mm | Diotronic |
4 | Conector faston hembra 5mm, sección 2.5mm (azul) | Diotronic |
1 | Regleta luz (sólo 2 elementos, que entren 2 cables de 2.5mm) |
Carpintería
Cantidad | Elemento | Enlace |
4 | Tornillo tirafondo 3×35 | |
4 | Tornillo tirafondo 3×25 | |
14 | Tornillo tirafondo 3×15 | |
10 | Tornillo tirafondo 2.5×12 | |
1 | Cola blanca carpintero | Leroy Merlin |

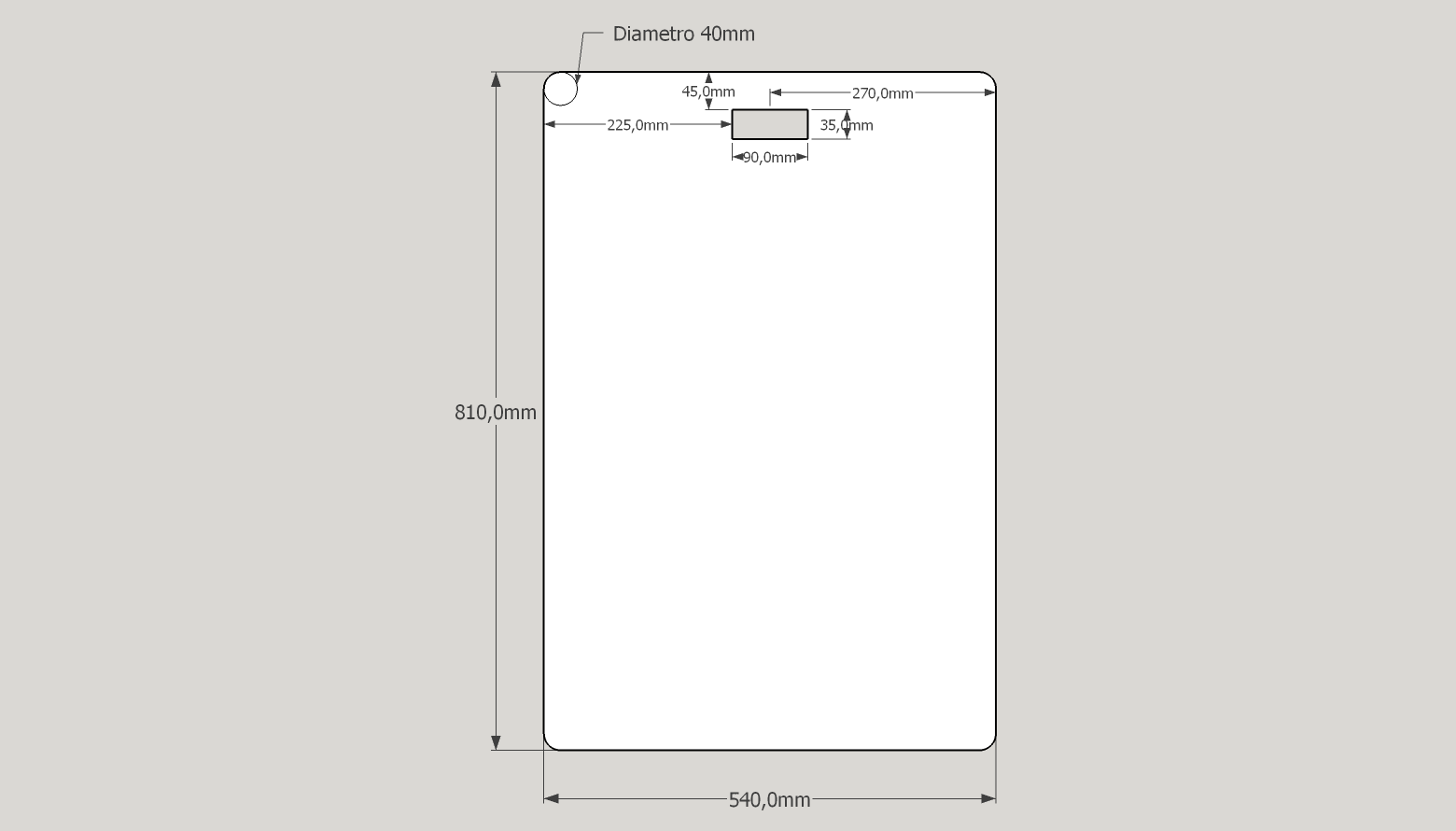

1 | Tablero contrachapado 15mm, medidas 81x54cm Corte según plano |
plano |
1 | Tablero contrachapado 10mm, medidas 24,6×24,6cm | |
2 | Tablero contrachapado 10mm, medidas 27x8cm | |
2 | Tablero contrachapado 10mm, medidas 25x8cm | |
4 | Listón madera pino 20x20mm, longitud 7cm | |
20 | Clavos madera, longitud 16mm |
Piezas impresión 3D
Cantidad | Elemento | Enlace |
4 | Soporte sensor distancia HC-SR04 | descargar |
1 | Panel control | descargar |
1 | Tapa panel control | descargar |
1 | Plantilla agujeros carcasa motor (izquierdo) | descargar |
1 | Plantilla agujeros carcasa motor (derecho) | descargar |
