10. Panel de control

Materiales

  • 1 panel control impreso en 3D (descargar modelo 3D). El panel incluye:
    • 1 Conector alimentación hembra para chasis (1.9×5.5)
    • 1 Interruptor de encendido
    • 4 Conector base hembra mono 3.5mm
    • 1 Led rojo 3mm 2V
    • 1 Portaled 3mm
    • 1 Cable dupont 6 pines hembra-hembra
    • 1 Cable bicolor rojo+negro, sección 2×0.75mm, para carga de la batería
    • 1 Cable bicolor rojo+negro, sección 2×1.5mm, para interruptor de encendido
  • 1 tapa panel control impreso en 3D (descargar modelo 3D)
  • 4 base adhesiva para brida
  • 4 brida negra 2.5mm grosor, longitud 100mm
  • 4 tornillo madera 2.5×12
  • 4 tornillo madera 3×35
  • 4 Base adhesiva para brida
  • 4 tornillos madera 3x15mm

Herramientas

Destornillador Phillips
Destornillador Phillips

Taladro batería
Taladro batería (opcional)

Broca madera
Broca madera 2 (opcional)

Pasos

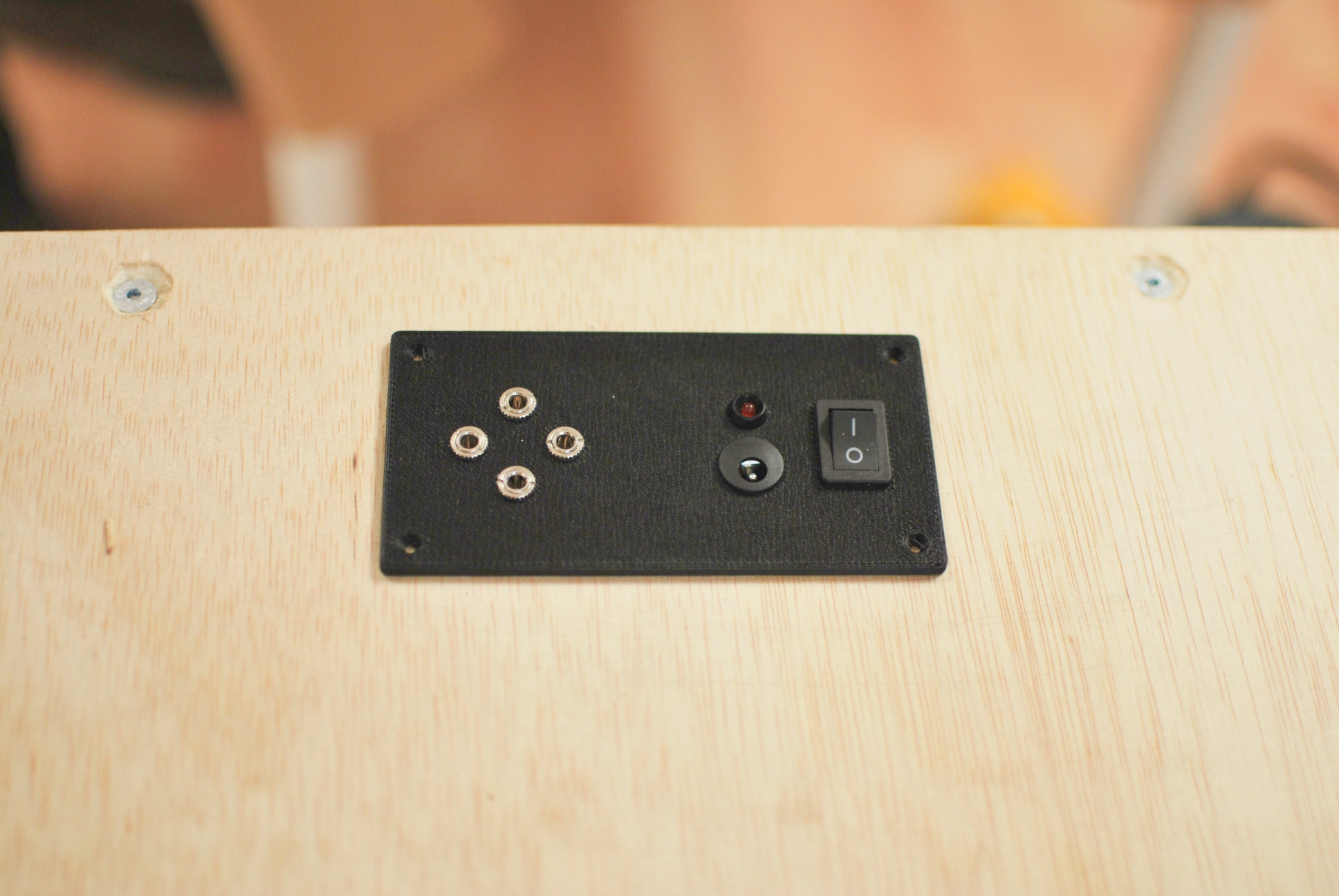

1. Colocaremos el panel de control en el hueco cuadrado que hay en la parte posterior de la base de madera, por la parte superior. Debemos colocarla de manera que quede centrada a lo ancho y alto del hueco. Haremos pasar todos los cables del panel a través del hueco.

Panel de control
(pincha en imagen para ampliar)

2. Una vez posicionado el panel de control lo atornillaremos a la base de madera usando 4 tornillos de 2.5×12. Podemos ayudarnos del taladro eléctrico y la broca del 2 para hacer un agujero guía para los tornillos.

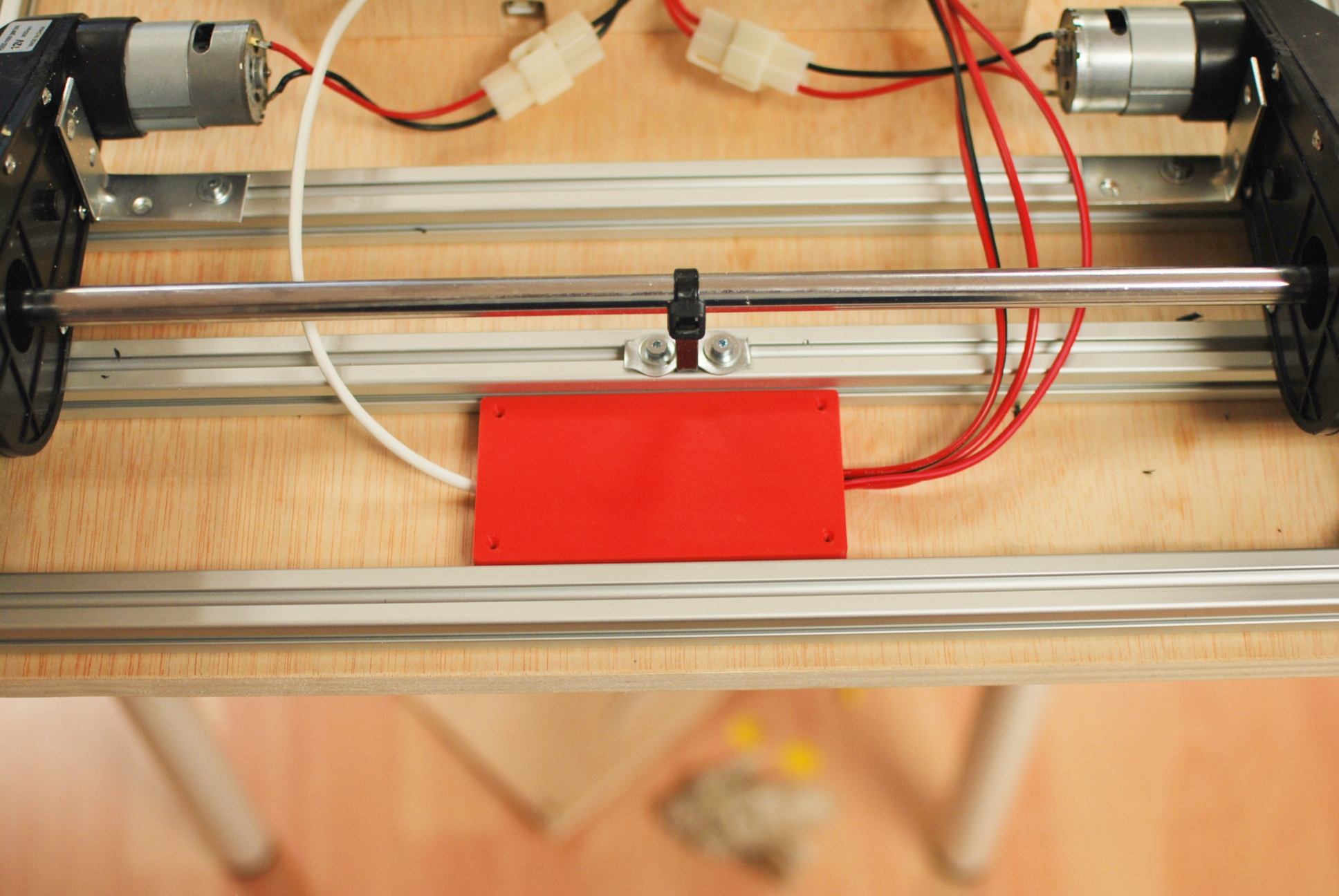

3. A continuación colocaremos la tapa del panel por la parte inferior de la base de madera. Debemos colocarla también centrada respecto al hueco. Debemos hacer pasar el cable de 6 hilos por la ranura que hay en el lateral de la caja de electrónica y los cables del interruptor y conector de carga por la otra ranura.

Panel de control
(pincha en imagen para ampliar)

4. Una vez posicionada la tapa del panel la atornillaremos a la base de madera usando 4 tornillos de 3×35. Podemos ayudarnos del taladro eléctrico y la broca del 2 para hacer un agujero guía para los tornillos.

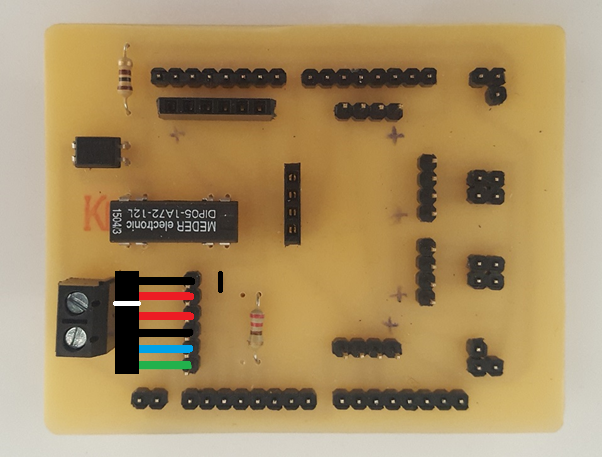

5. Los conectores del cable de 6 hilos (direcciones+led) lo conectamos a la placa de control (shield) tal y como se muestra en la imagen. El pin del cable negro del conector de dos pines debe estar conectado al pin de la shield marcado con un “-”. El conector de 4 pines debe conectarse de tal forma que el pin del cable rojo este a continuación del conector de 2 pines que acabamos de conectar. El resto de cables (interruptor y carga) explicaremos más adelante como conectarlos.

Conexión cable direcciones+led en shield
(pincha en imagen para ampliar)

6. Fijaremos todos los cables a la madera en su recorrido usando las 4 bases adhesivas y las bridas
